На складе
- Краткое описание

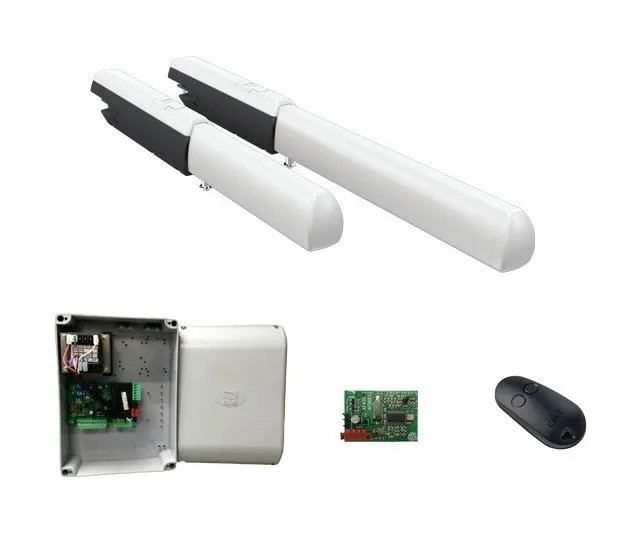

Содержится в комплектах:
CAME ATI 3000 DIR10 COMBO 001U7088RU автоматика для распашных ворот
CAME ATI 5000 DIR10 COMBO автоматика для распашных ворот
CAME ATI 3000 COMBO CLASSICO (001U7088RU) комплект автоматики для распашных ворот до 800 кг
CAME ATI 5000 COMBO CLASSICO (001U1520RU) комплект автоматики для распашных ворот до 1000 кг
CAME ATI 3000 001U7088RU автоматика для распашных ворот
CAME ATI 5000 001U1520RU автоматика для распашных ворот
CAME ATI3000A combo KIT (A3000A KIT) комплект автоматики для двухстворчатых распашных ворот на основе привода А3000А (блок управления ZF1N, радиоуправление)
CAME ATI5000A combo KIT (A5000A KIT) комплект автоматики для двухстворчатых распашных ворот на основе привода А5000А (блок управления ZF1N, радиоуправление)
CAME F1000 combo KIT (F1000 KIT) комплект автоматики для двухстворчатых распашных ворот на основе привода F1000 (блок управления ZF1N, радиоуправление)
CAME KR310 RC combo KIT (8K01MP-043) комплект KRONO для распашных ворот до 800 кг. с фотоэлементами
CAME F1000 RC combo KIT (F1000 RC KIT)комплект автоматики для двухстворчатых распашных ворот с фотоэлементами
CAME A3000A RC combo KIT (A3000A RC KIT) Комплект автоматики для двухстворчатых распашных ворот на основе привода А3000А (блок управления ZF1N, радиоуправление, фотоэлементы)
CAME A5000A RC combo KIT (A5000A RC KIT) Комплект автоматики для двухстворчатых распашных ворот на основе привода А5000А (блок управления ZF1N, радиоуправление, фотоэлементы)
CAME ATS30 RC combo KIT (ATSAGS RC KIT) Комплект автоматики для распашных ворот на основе привода ATS30AGS (блок управления ZF1N, радиоуправление, фотоэлементы)
CAME FE40230 COMBO KIT2 Комплект автоматики для двухстворчатых распашных ворот на основе привода FE40230 (блок управления ZF1N, радиоуправление, фотоэлементы)

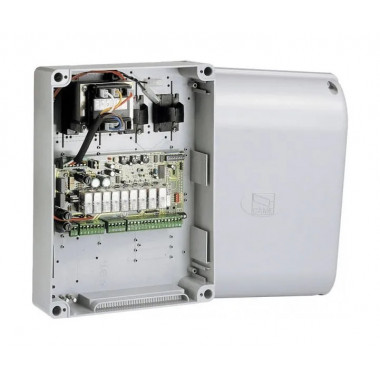

Блок управления CAME ZF1N (002ZF1N) предназначен для управления приводами с мощностью до 320 Вт переменным напряжением 220 В. Блок рассчитан для управления двумя приводами серий FAST, KRONO, ATI, FERNI.
Корпус выполнен из ABS-пластика с отверстиями для вентиляции и имеет класс защиты IP54. Для питания блока используется переменный ток 220 В, 50 Гц. Установка блока управления ZF1N может осуществляться на любой поверхности при помощи монтажной пластины, которая входит в комплектацию.
Конструкция блока управления:
- Колодки подключения;
- Сетевой предохранитель, 5А;
- Предохранитель аксессуаров, 3.15А;
- Кнопка запоминания радиокода;
- Регулировка "Задержка закрывания второго привода";
- Регулировка "Время работы";
- Регулировка "Время автоматического закрывания";
- 2-позиционный микропереключатель;
- Разъем для подключения платы радиоприемника;
- Индикатор запоминания радиокода.
Принадлежности, подключаемые к CAME ZF1N:
- Электромеханический замок 12В (ES-ES);
- Сигнальная лампа (W-E1) (включается при движении ворот) с возможностью предварительного включения;
- Плата радиоприемника команд управлени AF.
Встроенные функции:
Автоматическое закрывание: таймер автоматического закрывания включается в конце цикла открывания. Время работы таймера регулируется на блоке управления. Работа таймера прерывается при срабатывании какой-либо системы безопасности. Таймер выключается при поступлении команды "Стоп" или выключении питания. Ворота двигаются только при нажатой и удерживаемой кнопке управления (радиоуправление не работает).
Регулировки ТСА - Регулировка времени автоматического закрывания (1-120 сек) TL - Регулировка времени работы (0-50 сек) TR2M - Время задержки второго привода при закрывании (О-15сек).
Схема подключения ZF1N:
- L1/L2 - напряжение электропитания 220В;
- U/W/V - подключение 1-го привода 220В. Задержка на открывание;
- X/W/Y - подключение 2-го привода 220В. Задержка на закрывание;
- W/E - подключение сигнальной лампы 220В (макс. 25Вт);
- 5/10 - лампа-индикатор "Ворота открыты" (24В, 3Вт);
- 2/7 - вход для подключения кнопки управления или радиоконтакт. Нормально открытый;
- 2/С1 - вход для подключения фотоэлементов. Нормально замкнутый;
- 1/2 - вход для кнопки "Стоп". Нормально замкнутый;
- 10/11 - выход на 24В, 20Вт для подключения аксессуаров;
- ES/ES - подключение электромеханического замка (12В, 15Вт).
Характеристики
- Тип устройства
- блок управления
- EAN
- 8050456027375
- Выходы подключения периферии
- 12/24 VDC (до 20 Вт)
- Выходы подключения приводов
- 2х220 VAC
- Габаритные размеры
- 254х184х133 мм
- Диапазон рабочих температур
- -20°C...+55°C
- Класс защиты
- IP54
- Класс изоляции контуров
- I
- Код производителя
- 002ZF1N
- Максимально допустимая мощность
- 320 Вт
- Материал корпуса
- ABS-пластик
- Напряжение питания
- 220 В
- Питание
- ~230 В, 50/60 Гц
- По типу автоматики
- для распашных ворот
- Подключение
- сигнальная лампа, электромеханический замок
- Потребление в режиме ожидания
- 40 мА
- Предохранители
- входной - 5 А; устройства управления и аксессуары - 3.15 А
- Производитель
- CAME
- Совместимость
- привода CAME
- Страна производитель
- Италия
- Тип
- блок управления для приводов CAME
- Установка платы радиоприемника
- есть
- Функции
- регулировка скорости и времени открытия, задержка закрытия, присутствие оператора
