DoorHan PCB-SH Плата управления для привода SHAFT-20/30/50

Плата управления для привода SHAFT-20/30/50

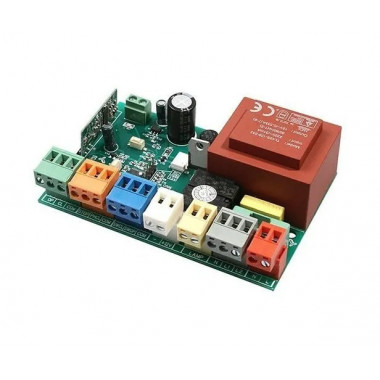

Плата управления для автоматических приводов DoorHan моделей SHAFT 20/30/50, поддерживающая 5 режимов работы с возможностью изменения логики работы путем нажатия всего одной кнопки.
Плата оборудована дополнительным предохранителем для предотвращения выхода из строя при заклинивании ворот или перекосе фаз и цветными клеммами для удобства монтажа электропроводки. Светодиодная индикация на плате позволяет визуально контролировать состояние устройств управления, безопасности, концевых выключателей и режимов работы. Есть возможность регулировки времени автоматического закрывания в интервале от 5 секунд до 5 минут. На плате управления расположена встроенная радиоплата, работающая на частоте 433,92 МГц и позволяющая хранить в памяти до 60 пультов передатчиков. Также плата PCB-SH позволяет подключить, как на прямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:

• Сигнальную лампу DOORHAN LAMP или LAMP-PRO
• Сигнальную сирену DOORHAN SIRENA
• Посты управления BUTTON2K и BUTTON3
• Кнопку аварийной остановки DOORHAN STOP
• Фотоэлементы безопасности DOORHAN PHOTOCELL (как проводные серии N, так и беспроводные серий W и PRO)
• Ключ-кнопки KEYSWITCH-N или SWK
• Кодовые панели KEYCODE (антивандальное исполнение) и KEYPAD
• Внешние радиоприемники DOORHAN DHRE -1/2
• Модуль открытия ворот с телефона DOORHAN GSM
• Модуль открытия ворот по Wi-Fi DOORHAN SMARTCONTROL-2

Основные разъемы:
клеммник ХP1 (N, L) питание платы
клеммник ХP2 (N, L1, L2) питание мотора
клеммник XP6 (LAMP) подключение сигнальной лампы ~220 В
клеммник ХP8 (+, -) питание аксессуаров
клеммник ХP3 (SW CL, SW OP, COM) концевые выключатели
клеммник ХP7 (STOP, PH CL, COM) устройства безопасности
клеммник ХP9 (OPEN, CLOSE, COM) устройства управления
