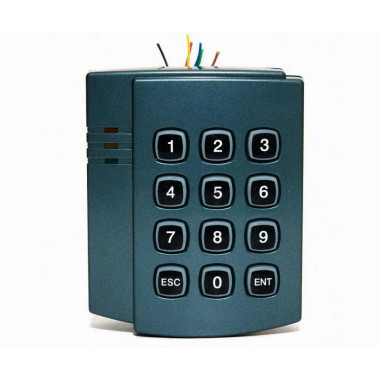

IronLogic Matrix-VII мод. E H Keys (9481 / 7972) темный накладной считыватель с клавиатурой

На складе

2 850 ₽ 2850

Инструкция

Сертификат

Краткое описание: IronLogic Matrix-VII (мод. E H Keys) темный - Считыватель накладной с клавиатурой; Рабочая частота: 125 кГц; Чтение идентификаторов: EM-Marine, HID Prox II; Дальность чтения: 6-10 cм; Напряжение питания: 8 - 18В постоянного тока; Потребление тока: 150мA; Выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A); Максимальная длина линии от считывателя до контроллера: Dallas Touch Memory: не более 15 м, Wiegand: не более 100 м; Световая и звуковая индикация: есть; Внешнее управление светодиодом и звуком; Материал корпуса: ABS пластик; Цвет корпуса: черный металлик; Рабочая температура: +5°С +40°С; Габаритные размеры 106х86х33 мм.

IronLogic Matrix-VII (мод. E H Keys) темный - Считыватель накладной с клавиатурой; Рабочая частота: 125 кГц; Чтение идентификаторов: EM-Marine, HID Prox II; Дальность чтения: 6-10 cм; Напряжение питания: 8 - 18В постоянного тока; Потребление тока: 150мA; Выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A); Максимальная длина линии от считывателя до контроллера: Dallas Touch Memory: не более 15 м, Wiegand: не более 100 м; Световая и звуковая индикация: есть; Внешнее управление светодиодом и звуком; Материал корпуса: ABS пластик; Цвет корпуса: черный металлик; Рабочая температура: +5°С +40°С; Габаритные размеры 106х86х33 мм.

Схема подключения считывателя IronLogic Matrix IV EH Keys:

ironlogic-matrix-iv-eh-keys

Разметьте и просверлите отверстия для крепления под размер отверстий считывателя;
Подсоедините провода;
В местах соединения провода заизолируйте;
Подайте питание и проверьте работоспособность считывателя поднесением карточки или нажатием кнопки на клавиатуре;
Установите считыватель на место и закрепите его;
При подключении по iButton один провод витой пары подключается на GND, второй на DАTA0;
При подключении по Weigand-26 первая витая пара подключается между GND и DATA0, а вторая витая пара подключается между GND и DATA1.

Характеристики

Тип устройства: считыватель
Внешнее управление светодиодом и звуком: есть
Выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A)

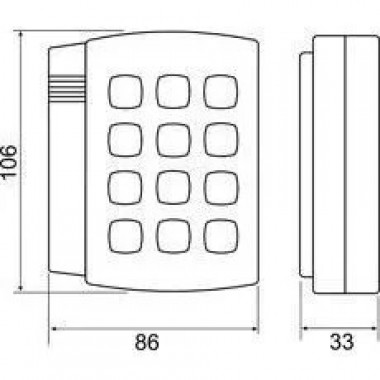

Габаритные размеры: 106х86х33 мм
Дальность чтения: 6-10 см
Интерфейс связи: Touch Memory, Wiegand
Максимальная длина линии от считывателя до контроллера: Dallas Touch Memory: не более 15 м; Wiegand: не более 100 м
Материал корпуса: ABS пластик
Место установки: помещение
Напряжение питания: 8 - 18В постоянного тока

Потребление тока: 150мA
Производитель: IronLogic
Рабочая температура: +5°С +40°С
Рабочая частота: 125 кГц
Световая и звковая индикация: есть
Серия: Matrix
Способ монтажа: накладной
Тип идентификатора: карта, брелок, браслет, клавиатура
Цвет корпуса: темно-серый металлик, светлый перламутр
Чтение идентификаторов: HID ProxCard II, EM-Marine
