NICE WINGO5BDKCE комплект автоматики для распашных ворот

На складе

58 443 ₽ 58443

Инструкция

Сертификат

Краткое описание: NICE WINGO5BDKCE - комплект для распашных ворот для створок шириной до 3,5 м и массой до 500 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; тип привода линейный электромеханический; интенсивность 30 циклов/час. Состав комплекта WINGO5BDKCE: Привод WG5000 - 2 шт, блок управления MC800 - 1 шт, приемник OXIBD - 1 шт, фотоэлементы EPM - 1 пара, лампа ELAC - 1шт, пульт - 2 шт.

Комплект содержит:

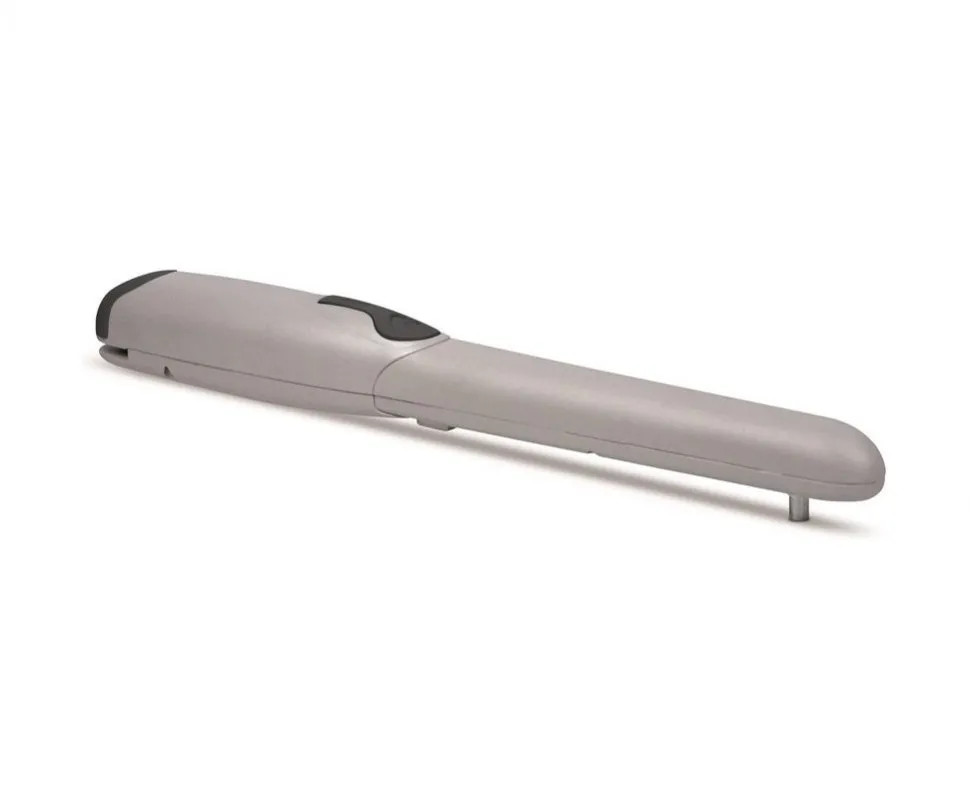

NICE WG5000 привод для распашных ворот

NICE EPM фотоэлементы

NICE INTI2 пульт-брелок 2 канальный

NICE ELAC сигнальная лампа

NICE MC800 блок управления

NICE OXIBD радиоприемник

NICE WINGO5BDKCE - комплект для распашных ворот для створок шириной до 3,5 м и массой до 500 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; тип привода линейный электромеханический; интенсивность 30 циклов/час. Состав комплекта WINGO5BDKCE: Привод WG5000 - 2 шт, блок управления MC800 - 1 шт, приемник OXIBD - 1 шт, фотоэлементы EPM - 1 пара, лампа ELAC - 1шт, пульт - 2 шт.

Функциональный для пользователя:

Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
Возможность подключения электромеханического замка;
Режим частичного открытия для прохода пешехода;
Разъем SM для подключения радиоприемников SMXI, SMXIS, OXI.

Возможности блока управления MC800:

Программирование функций при помощи dip-переключателей;
Регулировка параметров работы каждого привода.

Надежный при эксплуатации:

Прочный корпус из алюминиевого сплава, полиэстеровое покрытие устойчивое к выцветанию на солнце;
Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Запчасти для привода NICE WG5000

	Артикул	Наименование
1	BMGWALAR02.45673	Крышка корпуса передняя верхняя
2	BMGWALBR04.45673	Крышка корпуса передняя нижняя
3	BMGWPAR02.45673	Крышка корпуса задняя верхняя
4	BMGWPBR02.45673	Крышка корпуса задняя нижняя
5	BMG0778.4567	Корпус двигателя передний
6	BMG0779.4567	Корпус двигателя задний
8	СМ-В.1630	Замок разблокировки
9	PPD1871AR01.45401	Крышка механизма разблокировки
10	BPMW2A.4540	Фиксатор крышки
11	PMD0943R05.4610	Втулка ведущая
12	PD0262A0001	Шестерня "червяка"
13	PD0261A0000	Втул ка
14	PPD0572.4540	Кожух
15	PMD0942.4610	Штифт разблокировки
16	PMDCO8R06.4610	Шестерня редуктора
17	PMDVR7.4610	"Червяк"
18	PMPU1R03.8003	Вилка передняя
19	BMG0503.4567	Шестерня редуктора
20	PMD0740.4610	Хвостовик
23	PEDS451.4650	Статор
24	PECR45B.4670	Ротор
25	GOR-E1.5501	Прокладка
26	PMCBR.4630	Втул ка
27	PMCSE24.4630	Кольцо стопорное
28	PMCU1.4630	Подшипник
29	РМСАС10.4630	Кольцо
30	PMCU3.4630	Подшипник
31	МО-В.2640	Пружина
32	PMCS53.4630	Штифт
33	РМС55С.4630	Шпонка
34	PMCU12.4630	Подшипник
35	M12V1.1850	Колодка соединительная
36	MMCOI.2620	Наконечник
37	30.010	Конденсатор
39	МР0032.2601	Зажим для проводки
40	МР0033.2601	Кабель ввод
41	V4.2X9.5101	Винт
42	V4X8.5105	Винт
43	V4X65.5102	Винт
44	V4.8X13.5101	Винт
45	V4.8X9.5-A.5101	Винт
46	V6.3X19.5101	Винт
49	D32.5102	Гайка 30x8 М25
50	D4-D.5110	Гайка М4
52	R04E.5120	Шайба
53	R08C.5120	Шайба
56	PMCBR11.4630	Втул ка
57	V6X25.5102	Винт
58	PMD0528.4610	Ограничитель внутренняя часть
59	PMD0527R02.4610	Ограничитель внешняя часть
60	D6.5110	Гайка Мб
64	PPD1872A.4540	Язычок крышки разблокировки
65	PPD1873A.4540	Держатель язычка
66	PPD1874A.4540	Фиксатор
67	PPD1875A.4540	Пластина крепления колодки
68	PPD1876A.4540	Крышка
69	PPD1877A.4540	Рычаг разблокировки

Узлы в сборе	Наименование	Номера входящих позиций
PRWNG02	Редуктор WINGO в сборе	13,15,16,19,20,25,26,27,31,33
PRWNG01	Разблокировка WINGO в сборе	8,9,41,64,65,66,67,68,69
WGA05	Мотор WINGO в сборе	5,6,14,23,24,28,29,34,43,50
PLA13	Механические упоры
PRMB05	Втулка в сборе	11,18
PRMB07FL	Крышки передние	1,2,46
PRWNG09A	Крышки задние	3,4,10,35,39,40,46

Характеристики

Тип привода: линейный
Вес створки: 500 кг
Ширина створки: 3.5 м
Тип устройства: комплект для распашных ворот
Вес: 0,14 кг
Время паузы TP: 5 / 80 сек
Время подсветки TCOR: 60 сек
Время предв.мерцания TPRE: 5 сек
Время работы TP: 2.5/40(80)сек
Входное сопротивление: 50 Ом
Выходы: 4 (на разъеме «SM»)
Задержка времени закр. TRC: 0/2.5-12 сек
Задержка времени откр. TRA: 0/2.5-12 сек
Излучаемая мощность: 0 дБм (эффективная излучаемая мощность)
Интенсивность: 50%
Интенсивность работы: 30 циклов/час
Использование: в комплектах для автоматизации ворот Nice
Класс защиты: IP 40 (при использовании в доме или в защищенных помещениях) Размеры
Кодировка радиосигнала: BD и O-code
Макс.мощность аксессуаров 24в: 0,2+0,075А
Макс.мощность двигателя: 2х400/2ВА/А
Макс.мощность сигн.лампы: 230/40В/А
Макс.мощность электрозамка: 25 / 25 В/Вт
Максимальная скорость: 0,016 м/с
Максимальная ширина створки ворот: 3,5 м
Максимальный вес створки ворот: 500 кг
Масса: 6 кг
Материал корпуса: ударопрочный пластиковый

Мощность: 200 Вт
Напряжение питания: 220 В
Напряжение питания редуктора: 220 В
Номинальный ток: 25 RX 30 TX
Питание: 230В переменного тока
Питание / Питание двигателя: 230/230 В
Питание от сети: 230+-10%Гц
Потребляемый ток: 50 мА (максимальный)
Производитель: NICE
Пропускная способность реле: max 500мА и 48В
Рабочая температура: -5°C ... +55 °C
Радиус действия: 15 м (30 с перемычкой и "10" разрезанной)
Размеры: 50х29х80 мм
Размеры (ДхВхШ): 49,5х41,9х18 мм
Регулировка усилия: 0/100%
Совместимость с двусторонней кодировкой: BD
Совместимость с односторонними кодировками радиосвязи: O-Code, FloR, Smilo, Flo
Срок службы батареи: 2 года из расчета 10 передач в день
Температура: -20 - +50 °C
Тип: сигнальная лампа со встроенной антенной
Тип антены: встроенная
Тип редуктора: электромеханический
Усилие: 1500 Н
Цвет: белый прозрачный
Частота: 433,92 МГц
Частота передачи: 433,92 МГц
Частота приема: 433,92 МГц
